Silindir Bükme Makineleri

Silindir bükme makinesi seçiminde ilk olarak üretilecek parçaların ölçüleri belirlenmelidir. Maksimum malzeme genişliği, makinenin çalışma genişliğinin belirlenmesinde temel kriterdir. Üretimde kullanılacak en geniş sac ölçüsü bilinmeden yapılan seçim, ilerleyen süreçlerde kapasite sorunlarına neden olabilir. Sac kalınlığı, makinenin kapasitesini doğrudan etkiler. İnce sacların şekillendirilmesi ile yüksek kalınlıktaki plakaların bükülmesi aynı kuvvet ihtiyacını oluşturmaz. Bu nedenle silindir bükme makinesi seçilirken, malzeme genişliği, kalınlık, malzemenin akma dayanımı, istenen büküm çapı ve üretim miktarı birlikte değerlendirilmelidir. Akyapak, farklı üretim ihtiyaçlarına yönelik 3 toplu ve 4 toplu silindir bükme makineleri ile hidrolik ve CNC kontrollü çözümler sunmaktadır. Bu ürün çeşitliliği, farklı ölçülerde sac işleyen işletmelerin üretim ihtiyaçlarına uygun bir makine seçmesine olanak tanır.

Üst mil çapı, silindir bükme makinesi seçiminde kritik teknik değerlerden biridir. Büküm sırasında sacın uyguladığı kuvvet, makinenin milleri ve gövdesi tarafından karşılanır. Sac kalınlığı ve malzeme dayanımı yükseldikçe ihtiyaç duyulan kuvvet artar. Bu nedenle büyük çaplı ve kalın plakaların işlendiği üretimlerde uygun mil çapına sahip güçlü makineler tercih edilmelidir. Üst mil çapı belirlenirken sac ölçülerinin yanında istenen minimum bükme çapı dikkate alınır. Küçük yarıçaplı bükümler, makinenin çalışma koşullarını değiştirir. Tank, basınçlı kap, boru, enerji ekipmanı ve ağır sanayi parçaları üreten tesislerde bu hesaplama kritik hale gelir. Makine kapasitesi belirlenirken gelecekte işlenmesi planlanan malzemeler göz önünde bulundurulmalıdır.

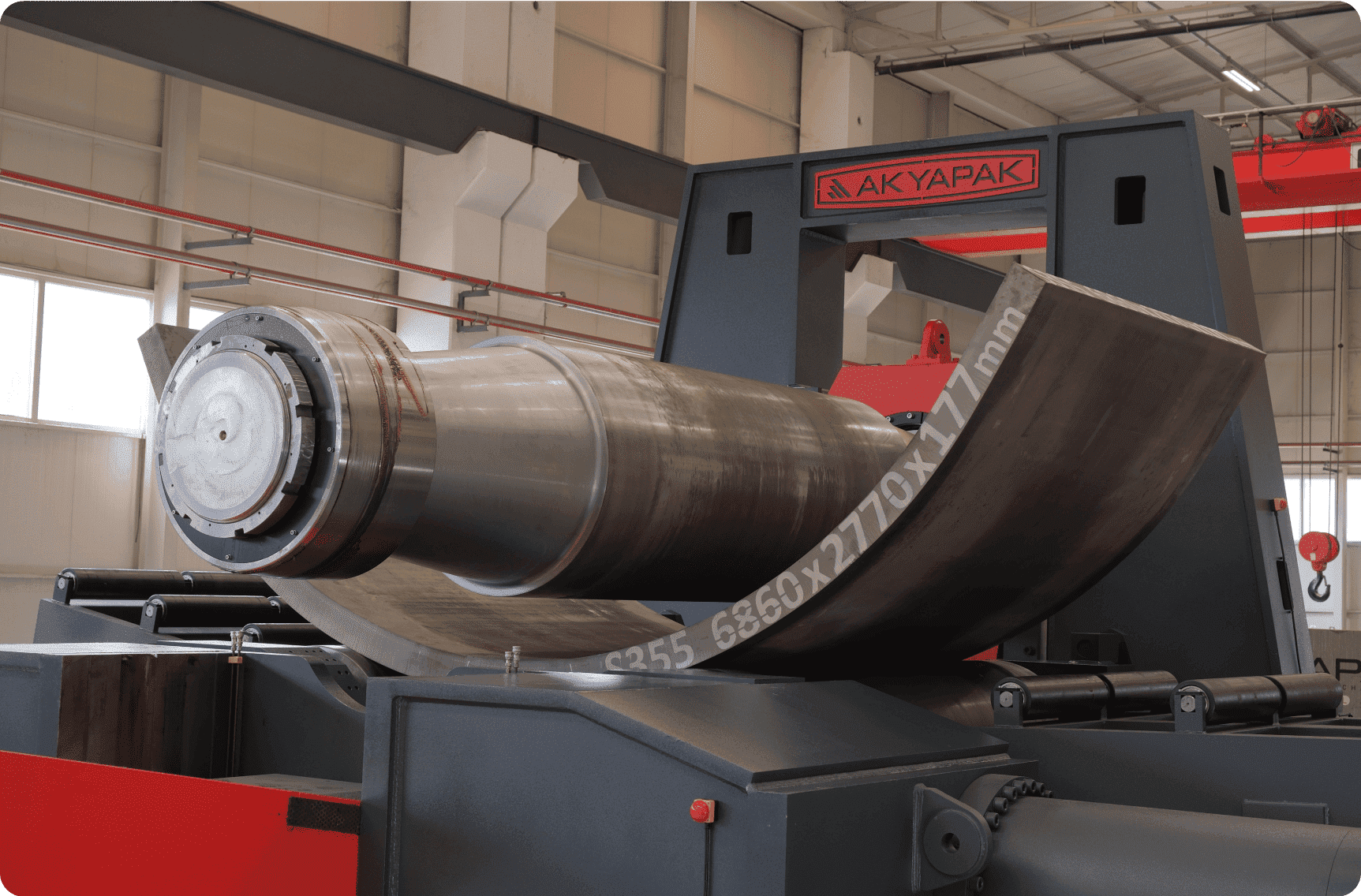

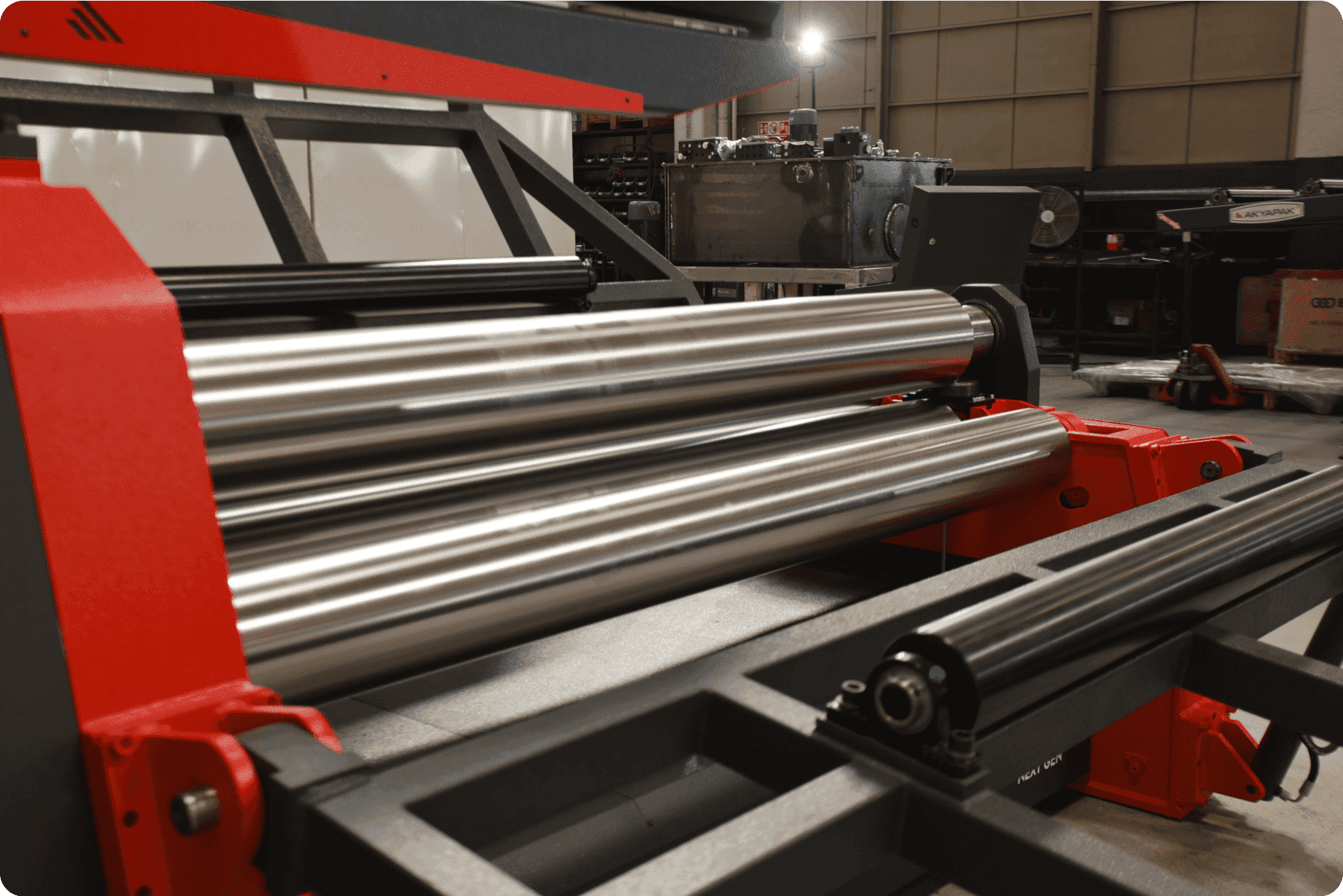

Akyapak silindir bükme makinelerinde maksimum sac kalınlığı, seçilen modelin kapasitesine göre değişir. Çalışma genişliği, sac kalınlığı, malzemenin mekanik özellikleri ve istenen büküm çapı kapasite hesabının temel unsurlarıdır. Akyapak'ın ürün grubunda farklı kapasite sınıflarına sahip 3 toplu ve 4 toplu makineler yer alır. AHK serisi 3 toplu makineler, farklı kalınlık ve genişliklerdeki plakaların şekillendirilmesine yönelik çözümler sunarken AHS ve NG serileri kalın sac uygulamalarında güçlü hidrolik sistemleriyle öne çıkar. Üretilecek parçanın teknik değerleri doğrultusunda uygun model belirlenmelidir.

Ön büküm, sacın uç bölgelerinde oluşabilecek düz kısmı azaltarak parçanın hedeflenen silindirik forma ulaşmasına yardımcı olur. Bu işlem özellikle tank, basınçlı kap, boru ve enerji ekipmanı üretiminde önem taşır. Sacın kalınlığı yükseldikçe gerekli büküm kuvveti artar. Malzemenin akma dayanımı da bu kuvveti etkiler. Standart yapı çeliği ile yüksek mukavemetli çelik aynı kalınlıkta olsa bile aynı çalışma koşullarına sahip değildir. Bu nedenle Akyapak silindir bükme makinesi seçilirken işlenecek malzemenin türü ve mekanik özellikleri teknik değerlendirmeye dahil edilmelidir.

Konik büküm, sacın düz bir yüzeyden farklı çaplara sahip bir geometriye dönüştürülmesi işlemidir. Ortaya çıkan form, bir huni veya konik gövde görünümüne sahip olabilir. Standart silindirik bükümde sacın farklı noktalarında aynı yarıçap hedeflenirken konik bükümde iki taraf arasında farklı çaplar oluşturulur. Silindirlerin konumları ve sac üzerindeki baskı dağılımı dikkatli şekilde ayarlanmalıdır. Silindir bükme makinesinin geometrik kontrolü bu noktada büyük önem taşır. Akyapak'ın silindir bükme makineleri konik parçaların üretimine uygun şekilde kullanılabilir ve farklı üretim ihtiyaçlarına göre yapılandırılabilir.

Konik büküm sırasında sacın bir tarafının diğer tarafa göre farklı bir büküm hareketi gerçekleştirmesi gerekir. Bunun için silindirlerin konumu ve baskı değerleri kontrollü şekilde değiştirilir. İşlem sırasında sacın makine içerisindeki hareketi takip edilmelidir. Sacın doğru yönde ilerlemesi, konik formun istenen ölçülerde oluşturulmasına yardımcı olur. Kullanılacak parametreler sac kalınlığı, malzeme türü, genişlik, koniklik oranı ve hedeflenen çaplara göre belirlenir. Kalın saclarda uygulanacak kuvvetin doğru hesaplanması önemlidir. Yanlış parametreler, parçanın ölçülerinde sapmalara veya yüzeyde istenmeyen deformasyonlara yol açabilir.

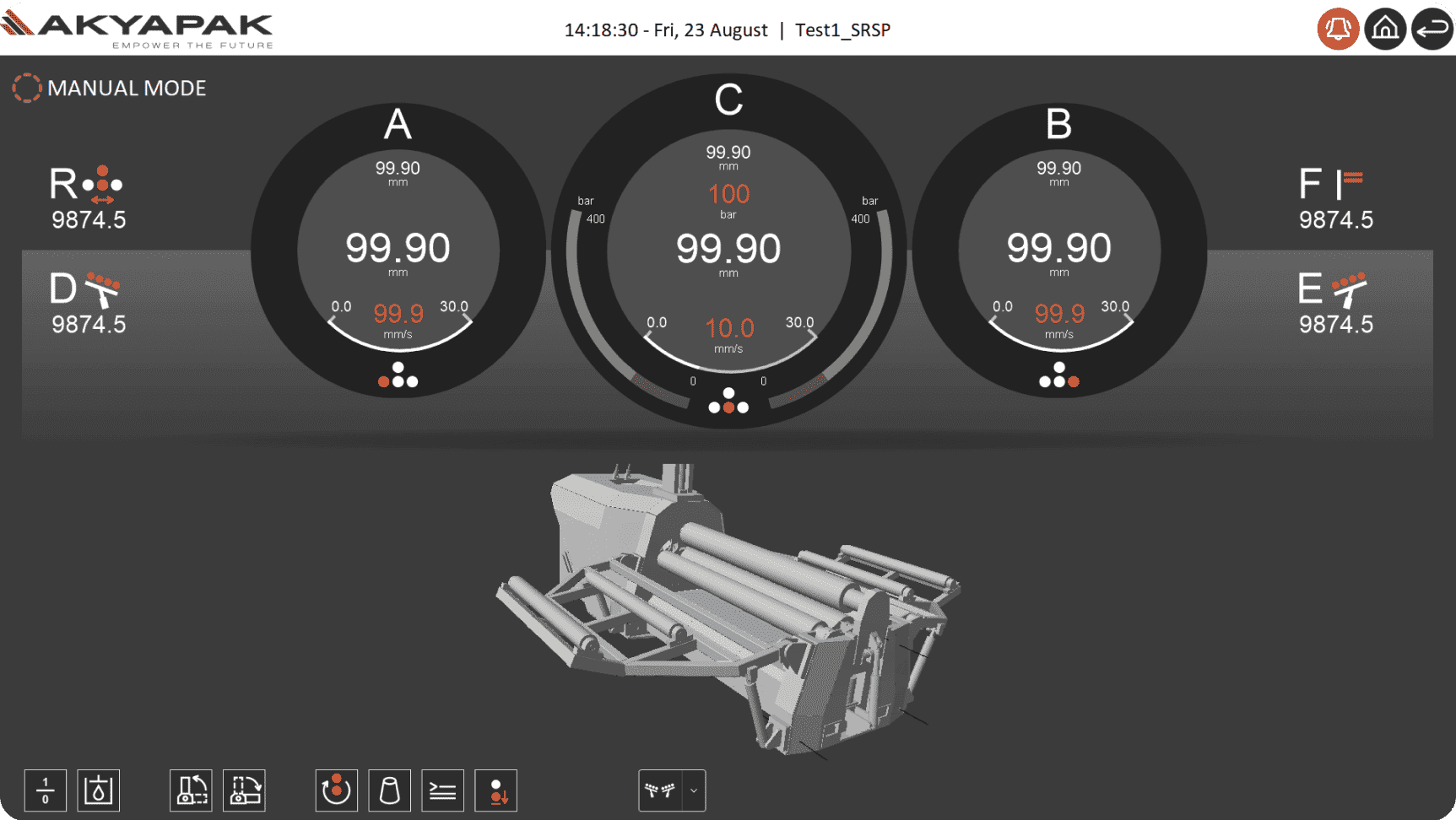

Konik parçaların üretiminde CNC kontrollü silindir bükme makineleri önemli bir kolaylık sağlar. CNC sistem sayesinde silindir hareketleri önceden belirlenen üretim programına göre yönetilebilir. Operatör, manuel olarak her aşamada ayar yapmak yerine program üzerinden tanımlanan değerlere göre işlem gerçekleştirebilir. Bu yapı, farklı çaplara sahip konik parçaların üretiminde tekrarlanabilirliği destekler. Aynı geometrinin tekrar üretilmesi gerektiğinde kayıtlı program kullanılabilir.

Yüksek mukavemetli çeliklerin ve paslanmaz sacların bükülmesinde makine seçimi, standart yapı çeliklerine göre daha dikkatli yapılmalıdır. Hardox ve Weldox gibi yüksek dayanımlı malzemeler, yüksek akma ve çekme dayanımları nedeniyle büküm sırasında yüksek kuvvet gerektirebilir. Paslanmaz çeliklerde de malzemenin mekanik özellikleri ve geri yaylanma davranışı dikkate alınmalıdır. Bu nedenle üst mil ve silindirlerin yalnızca sertlik değerleri üzerinden değerlendirilmesi yeterli değildir. Mil çapı, makinenin gövde rijitliği, hidrolik kapasitesi, silindir yüzey özellikleri ve işlenecek sacın kalınlığı birlikte ele alınmalıdır. Uygun makine yapısı, yüksek büküm kuvvetlerinin güvenli biçimde karşılanmasına yardımcı olur. Akyapak'ın silindir bükme makineleri farklı malzeme türleri ve ağır sanayi uygulamalarına yönelik kapasite seçenekleri sunmaktadır.

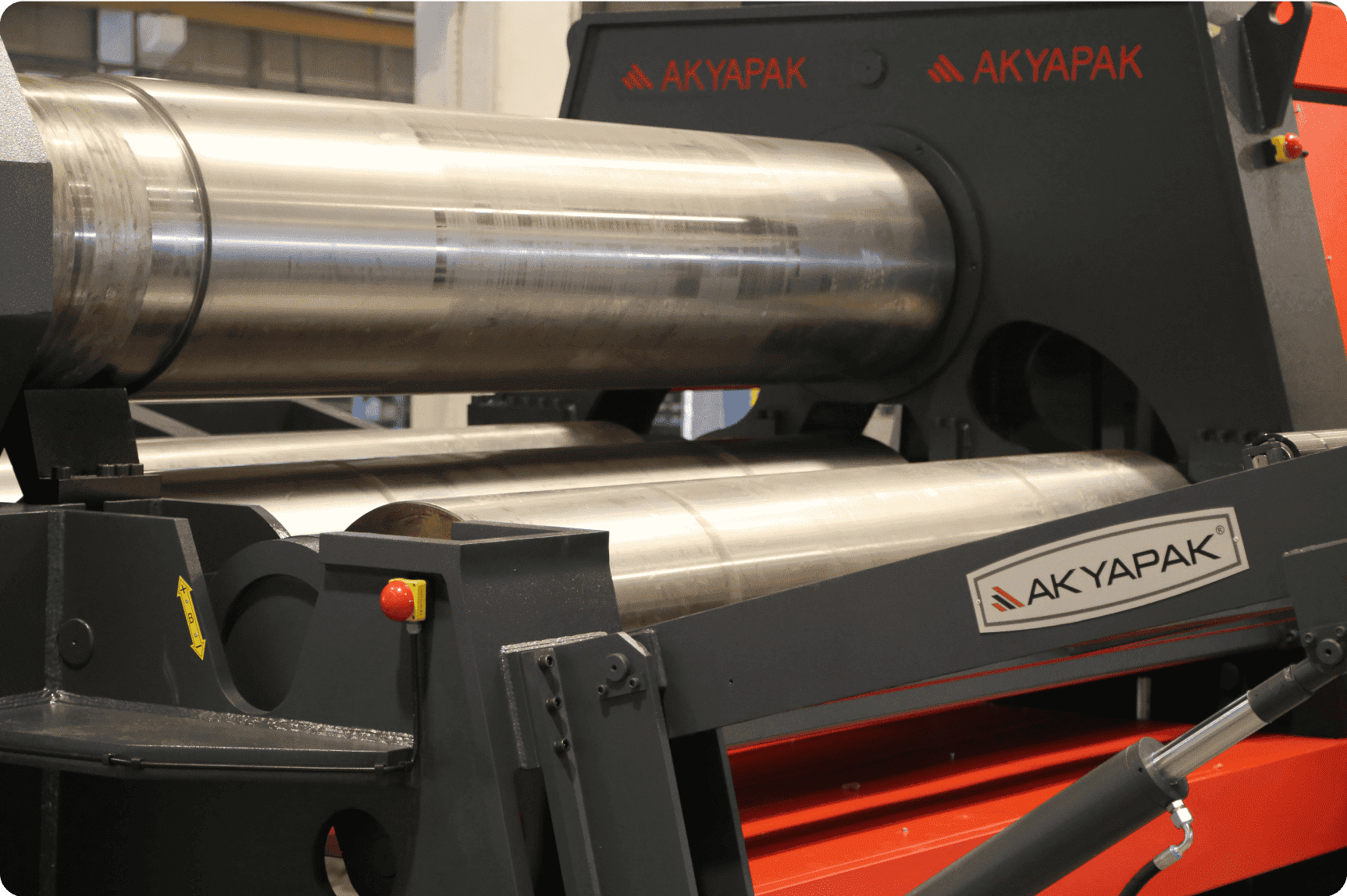

Silindir yüzeylerinin malzemeyle temas koşulları da büküm kalitesi açısından önemlidir. Özellikle paslanmaz saclarda yüzeyin çizilmesi veya iz oluşması istenmeyen bir durumdur. Bu nedenle silindir yüzeyinin uygun özelliklere sahip olması ve kullanılan takım yapısının işlenen malzemeyle uyumlu olması gerekir. Yüksek mukavemetli saclarda ise esas konu, oluşan kuvvetlerin makinenin mekanik kapasitesi içerisinde karşılanmasıdır. Üst milin yeterli çap ve dayanım değerine sahip olması, büküm sırasında oluşabilecek sehim riskinin kontrol edilmesine katkı sağlar. Makinenin hidrolik sistemi de silindirlerin gerekli kuvveti üretmesine yardımcı olur. Akyapak'ın hidrolik silindir bükme makineleri, yüksek basınç gerektiren kalın ve dayanıklı malzemelerin şekillendirilmesine yönelik çözümler arasında yer alır.

CNC kontrollü silindir bükme makineleri, aynı parça üzerinde birden fazla yarıçapın kullanıldığı büküm işlemlerinde önemli avantajlar sağlar. Çoklu radyuslu parçalarda sacın bütün bölgelerinde aynı eğrilik kullanılmaz. Bir bölüm geniş bir yarıçapa sahipken başka bir bölüm daha dar bir yarıçapla şekillendirilebilir. Bu işlem sırasında silindir konumlarının ve uygulanan baskının kontrollü biçimde değiştirilmesi gerekir. Manuel makinelerde bu ayarların operatör tarafından sürekli takip edilmesi gerekirken CNC sistemlerde hareketler program üzerinden yönetilebilir. Böylece karmaşık büküm geometrilerinin üretiminde işlem sırasının korunması kolaylaşır. Akyapak'ın CNC kontrollü silindir bükme çözümleri, otomatik programlama ve hassas büküm uygulamalarına yönelik olarak geliştirilmiştir.

Eliptik bükümlerde CNC kontrolün sağladığı avantaj daha belirgin hale gelir. Eliptik bir form, standart bir silindirde olduğu gibi tek bir sabit yarıçaptan oluşmaz. Formun farklı noktalarında farklı eğrilikler bulunur. Bu nedenle sacın her bölümünde uygulanacak büküm hareketinin kontrollü biçimde değiştirilmesi gerekir. CNC kontrollü silindir bükme makinesi, tanımlanan programa göre silindir hareketlerini aşamalı şekilde yönetebilir. Operatör, işlemin temel parametrelerini belirledikten sonra üretim programının kontrollü şekilde uygulanmasını sağlayabilir. Bu yaklaşım, özel geometrili parçaların üretiminde ölçü tutarlılığını destekler.
