Profil Bükme Makineleri

Akyapak profil bükme makineleri; H ve I kirişler, U profiller, PE profiller, köşebentler, T profiller, L profiller, kutu profiller ve borular gibi farklı kesitlere sahip metal malzemelerin şekillendirilmesi için kullanılabilir. Profil bükme işlemi, düz bir metal kesitine belirli bir yarıçap veya eğrilik kazandırmayı amaçlar. Kullanılacak makine ve takım yapısı, profilin kesitine göre belirlenir. Akyapak'ın profil bükme ürün grubunda boru, kutu profil, L-profil, I-profil ve U-profil gibi farklı kesitlerle çalışabilen çözümler bulunur. Çelik, paslanmaz çelik, alüminyum ve pirinç gibi malzemeler de uygulamaya uygun makine ve takım seçimiyle şekillendirilebilir.

H ve I kirişlerin bükülmesi, özellikle çelik konstrüksiyon ve ağır sanayi projelerinde önemli bir uygulamadır. U ve PE profiller, yapı elemanları, taşıyıcı sistemler ve çeşitli endüstriyel konstrüksiyonlarda kullanılabilir. Köşebent ve L profiller mimari uygulamalardan makine parçalarına kadar geniş bir kullanım alanına sahiptir. Kutu profiller şasi, çerçeve, korkuluk ve taşıyıcı sistem üretiminde sık tercih edilir. Profil bükme makinesinde özel takım kullanılması, kesitin işlem sırasında doğru şekilde tutulmasına yardımcı olur. Akyapak makinelerinde boru, profil ve köşebent için özel silindirler; H, I ve U profilleri kılıcına bükmek için özel aparat ve takım seçenekleri sunulabilmektedir.

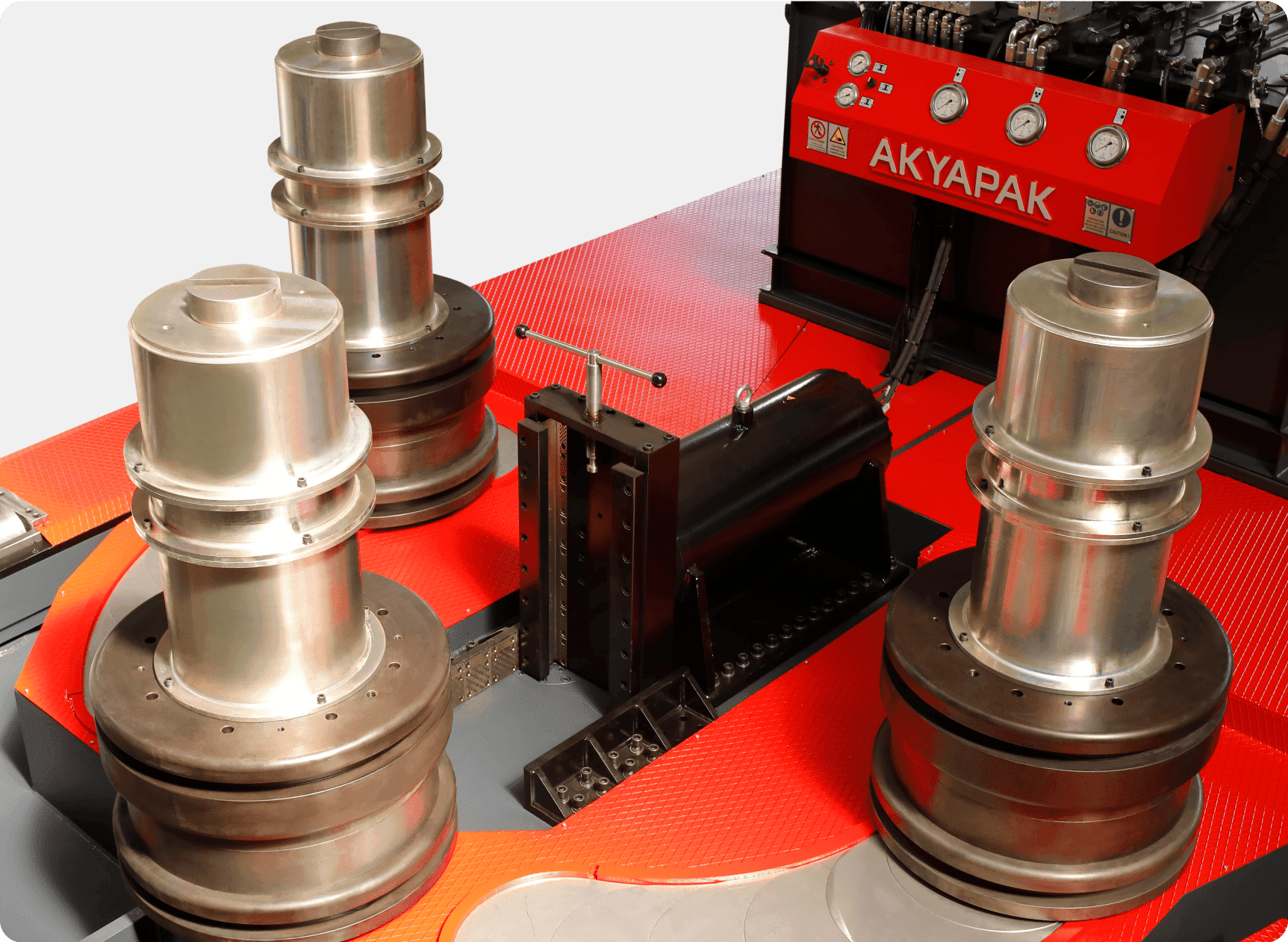

Profil bükme makinesi seçiminde mil çapı ve motor gücü, makinenin taşıyabileceği yük ile doğrudan ilişkilidir. Mil, büküm sırasında oluşan kuvvetlerin önemli bir bölümünü taşır. İşlenecek profil büyüdükçe ve malzemenin dayanımı yükseldikçe makinenin karşılaması gereken kuvvet artar. Profil kesiti, malzeme türü, et kalınlığı, bükme yarıçapı ve üretim hacmiyle birlikte ele alınmalıdır. Büyük kesitli H ve I kirişlerin işlenmesi ile küçük bir köşebentin bükülmesi aynı makine kapasitesini gerektirmez. Özellikle ağır sanayi üretiminde makinenin rijitliği ve mil dayanımı, uzun süreli çalışma açısından kritik hale gelir.

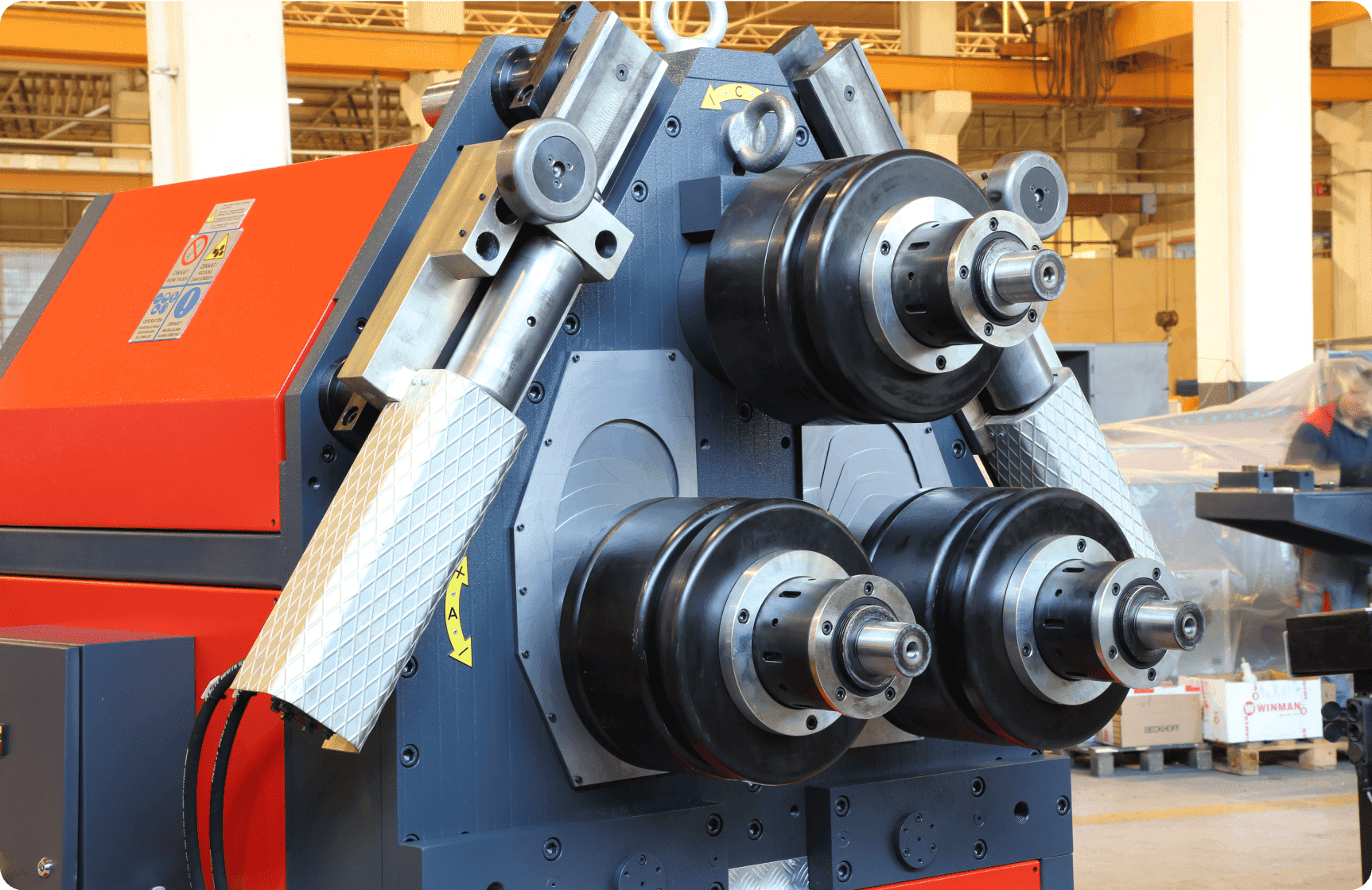

Motor gücü, profil bükme işleminin ihtiyaç duyduğu hareket ve torkun karşılanmasında önemli bir faktördür. Güçlü motor ve uygun aktarma sistemi, yüksek dayanımlı profillerin kontrollü şekilde bükülmesine yardımcı olur. Akyapak'ın profil bükme makinelerinde model büyüklüğüne göre hidrolik motor ve planet redüktörlü tahrik sistemleri kullanılmaktadır. APK modellerinde üst ve alt silindirlerin ayrı planet redüktörlerle tahrik edildiği veya her silindirin ayrı hidrolik motorla çalıştırıldığı belirtilmektedir. Bu yapı, büküm sırasında gerekli hareketin kontrollü şekilde oluşturulmasına katkı sağlar.

Akyapak profil bükme makinelerinde kapasite, tek bir profil ölçüsü üzerinden değil, kesit modülü, profil geometrisi, malzeme özellikleri ve istenen bükme yarıçapı birlikte değerlendirilerek belirlenir. Ürün grubunda farklı kapasite sınıflarına sahip APK serisi makineler bulunur. Bu nedenle maksimum kapasite seçilen modele göre değişir. Akyapak'ın 3 toplu profil bükme makinelerinin yanı sıra hidrolik ve CNC kontrollü çözümler de yer almaktadır. Ağır ve orta seri APK modelleri farklı üretim ihtiyaçlarına göre konumlandırılmıştır.

Akyapak'ın büyük APK modelleri yüksek kesitli profiller için tasarlanmıştır. APK sınıfındaki uygulama tablolarında büyük kirişlerin bükülmesine yönelik değerler yer alırken, farklı profil tipleri için de kapasite bilgileri sunulmaktadır. Bu değerler profilin kolayına veya zoruna bükülmesi, bükme yarıçapı ve kullanılan makine konfigürasyonuna göre değişmektedir.

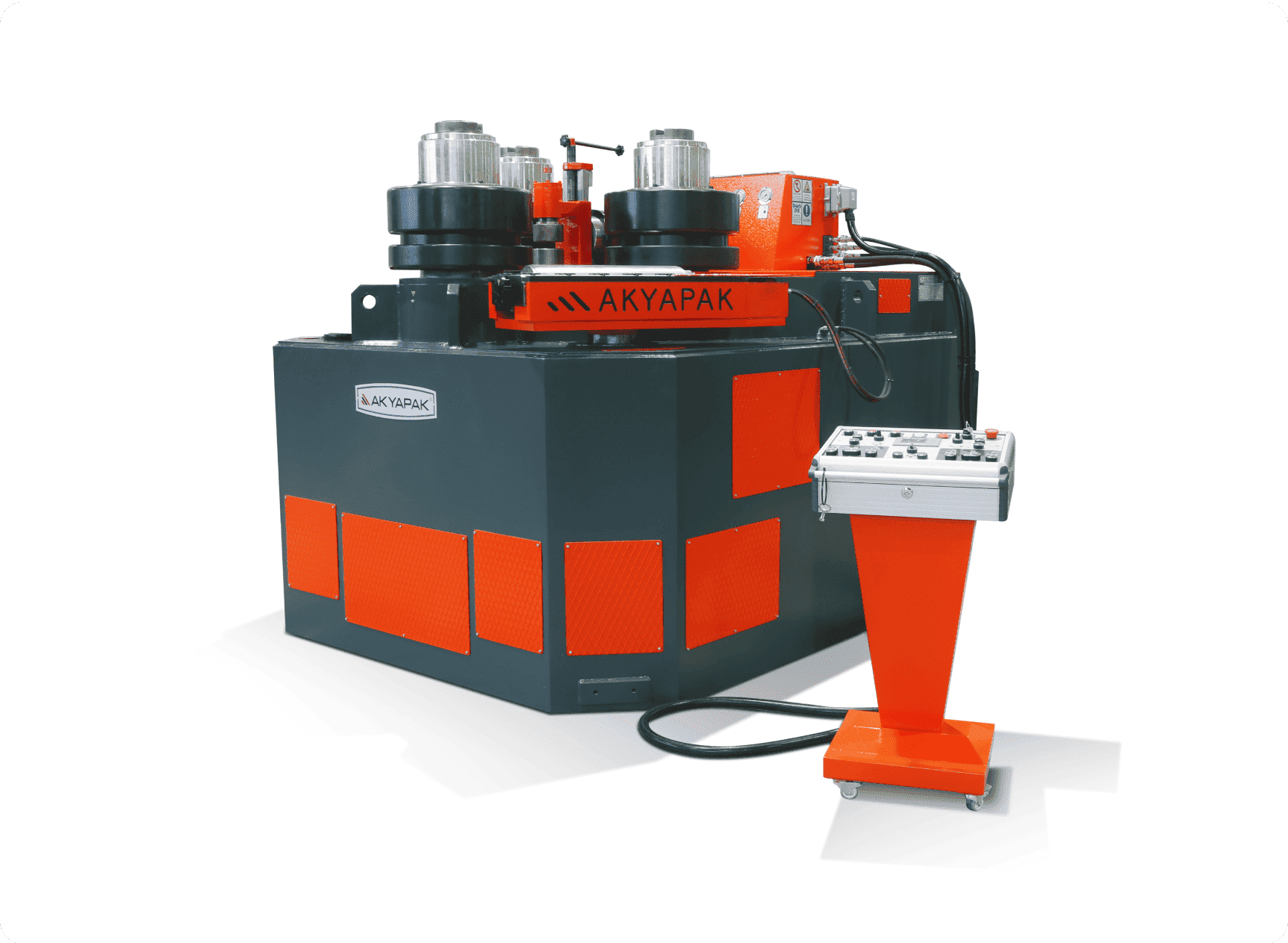

CNC ve NC kontrollü profil bükme makineleri, seri üretimde en büyük avantajı işlemlerin programlanabilir ve tekrarlanabilir olmasıyla sağlar. Profil bükme sırasında açı, yarıçap ve işlem sırası gibi değerlerin kontrol altında tutulması gerekir. Manuel makinelerde operatörün deneyimi önemli bir rol oynarken CNC sistemlerde üretim parametreleri kayıt altına alınabilir ve aynı program farklı parçalar için yeniden kullanılabilir. Bu yapı, aynı geometrinin çok sayıda profile uygulanacağı üretimlerde ölçü tutarlılığını destekler. Akyapak, profil bükme ürün grubunda manuel, hidrolik ve CNC kontrollü makineler sunmaktadır. CNC kontrollü modeller; yüksek hassasiyet, düşük hata payı ve seri üretime uygun çalışma yapısıyla öne çıkar.

Çoklu büküm gerektiren projelerde programlanabilir kontrol özellikle önemlidir. Aynı profil üzerinde farklı yarıçaplarda veya farklı yönlerde birden fazla büküm yapılacaksa işlem sırasının doğru uygulanması gerekir. CNC sistem, tanımlanan program doğrultusunda büküm hareketlerini yöneterek operatör müdahalesini azaltır. Böylece üretim sürecinde oluşabilecek ayar farklılıklarının önüne geçilebilir. Profil bükme işleminin tekrarlanabilir olması, özellikle çelik konstrüksiyon, gemi yapımı, enerji, otomotiv ve makine imalatı gibi sektörlerde önemli bir üretim avantajı oluşturur.

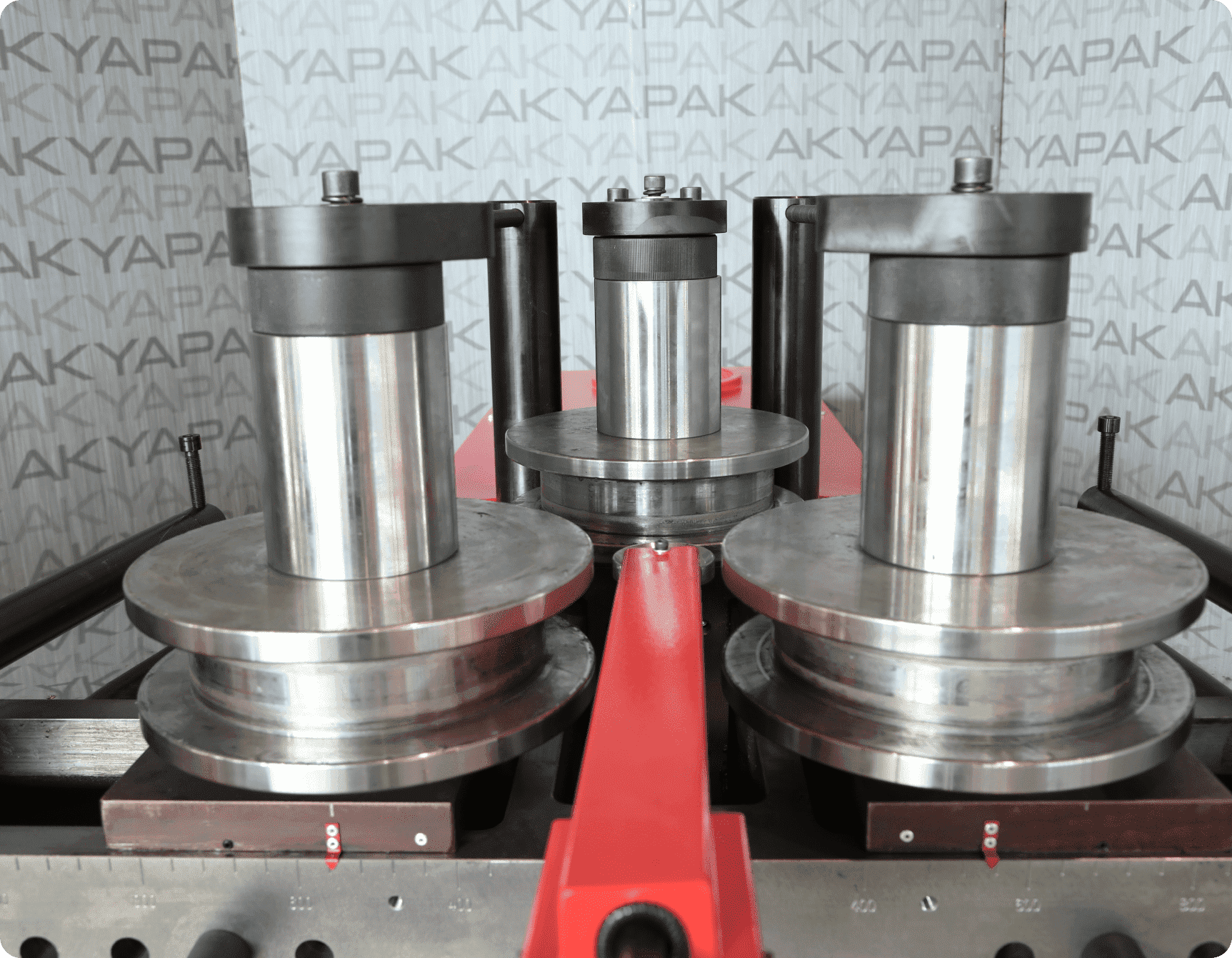

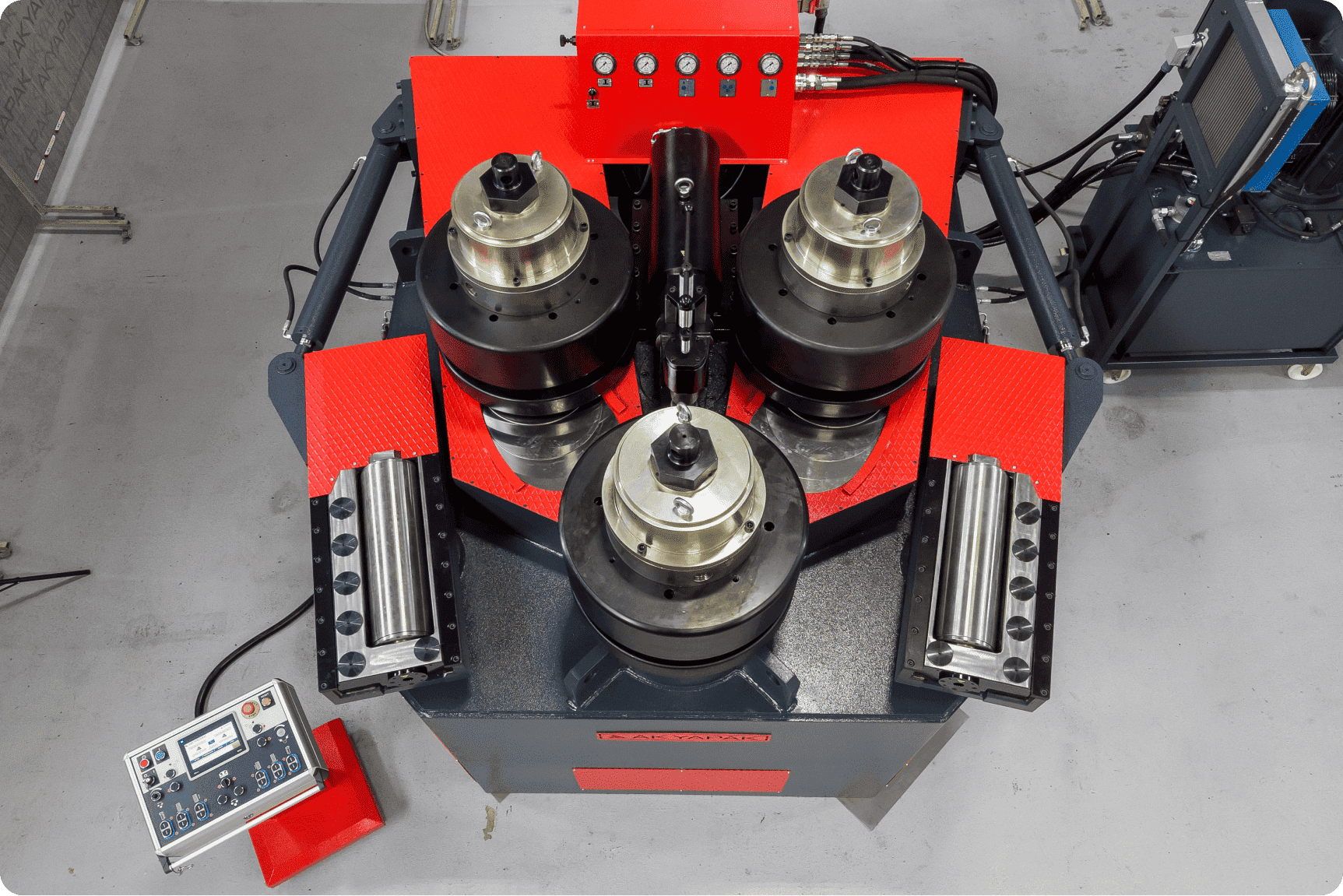

3 toplu profil bükme makineleri, metal profillerin kontrollü bir eğrilik kazanmasını sağlayan yaygın çözümler arasındadır. Sistem temel olarak bir üst ve iki alt silindir üzerinden çalışır. Profil, silindirler arasında ilerlerken uygulanan kuvvet sayesinde istenen geometriye doğru şekillendirilir. Akyapak'ın ürün grubunda küçük ve orta ölçekli üretimler için uygun 3 toplu profil bükme makinelerinin yanı sıra ağır seri APK modelleri bulunur. Bu makineler boru, kutu profil, L-profil, I-profil ve U-profil gibi farklı kesitlerin işlenmesinde kullanılabilir. Üretilecek parçanın kesiti, malzeme türü, ölçüsü ve hedeflenen bükme yarıçapı doğrultusunda uygun makine ve takım yapısı belirlenir.

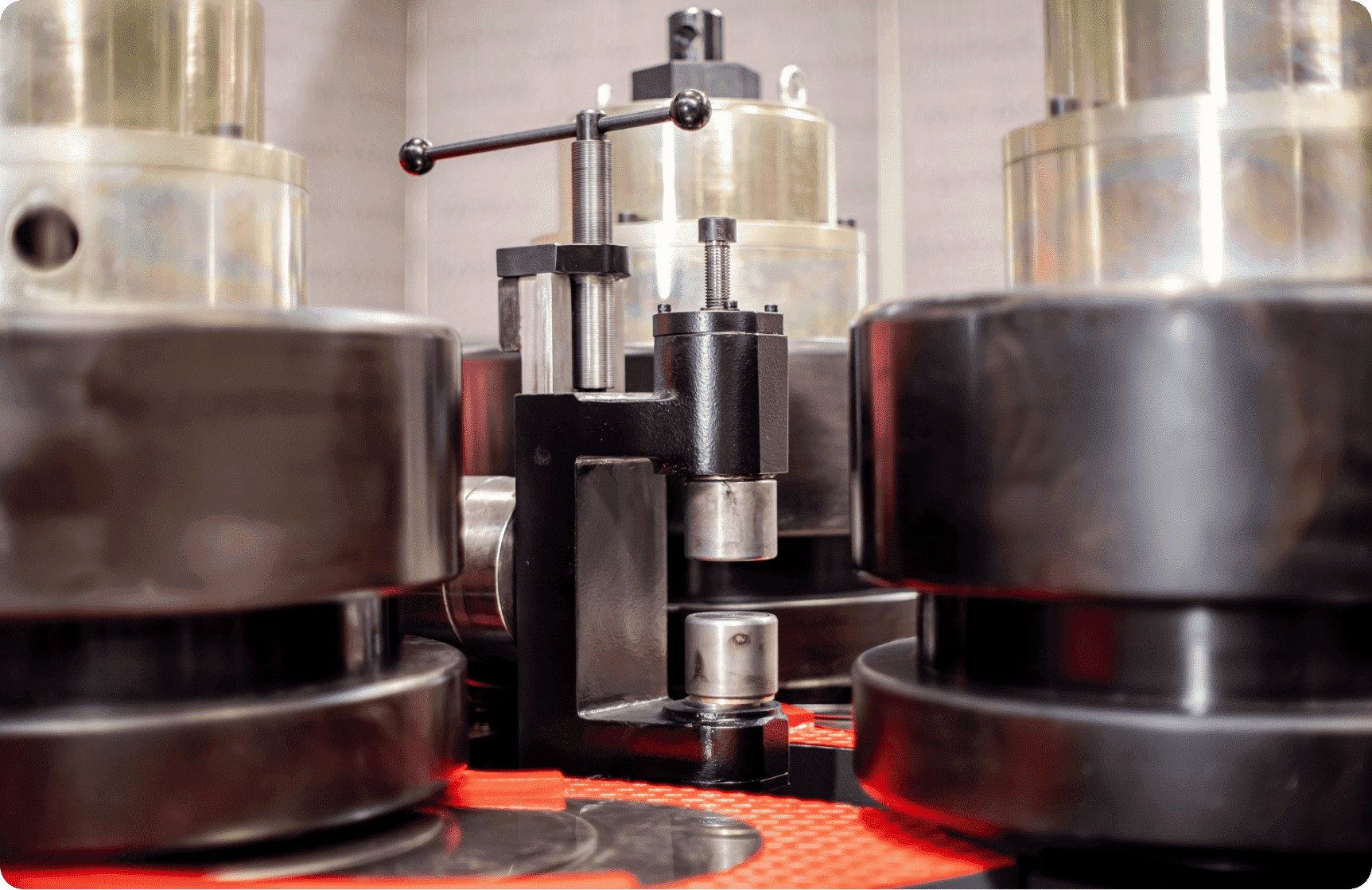

3 toplu sistemin önemli avantajlarından biri farklı profil geometrilerine uyarlanabilmesidir. Köşebent, boru, kutu profil veya I ve U profillerin bükülmesi sırasında kesitin doğru şekilde desteklenmesi gerekir. Uygun silindir ve aparat seçimi, malzemenin işlem sırasında kaymasını veya istenmeyen deformasyona uğramasını önlemeye yardımcı olur. Akyapak'ın profil bükme çözümlerinde boru, profil ve köşebent için özel silindir seçenekleri bulunabilir. H, I ve U profillerin belirli yönlerde bükülmesi için özel aparat ve takımlar da kullanılabilir.

Profil bükme sırasında burkulma ve kesit deformasyonunu önlemek için ilk olarak doğru makine ve takım seçilmelidir. Her profil aynı şekilde bükülmez. H, I, U, L ve kutu profillerin geometrileri birbirinden farklıdır. Silindirlerin temas noktaları, uygulanan kuvvet ve profilin makine içerisindeki konumu kesite uygun şekilde belirlenmelidir. İnce cidarlı kutu profiller ve borularda kesitin büküm sırasında ezilme veya ovalleşme riski bulunabilir. Büyük H ve I profillerde, büküm yönüne bağlı olarak farklı kuvvetler ortaya çıkabilir. Profil bükme işleminin kontrollü ilerlemesi, malzemenin istenen geometriyi korumasına yardımcı olur.

Malzemenin özellikleri, deformasyon riskini belirleyen temel unsurlardandır. Çelik, paslanmaz çelik, alüminyum ve pirinç gibi malzemelerin akma dayanımı ve elastik davranışı farklıdır. Profil ölçüsü için aynı büküm parametrelerinin uygulanması doğru sonuç vermeyebilir. Malzemenin kalınlığı, kesit ölçüsü, mekanik özellikleri ve istenen yarıçap birlikte değerlendirilmelidir. Küçük yarıçaplı bükümlerde kesitin dış bölgesinde çekme, iç bölgesinde sıkışma meydana gelir. Uygun olmayan işlem koşulları kesit formunun bozulmasına yol açabilir. Doğru takım seçimi ve kontrollü kuvvet uygulaması riski azaltır.
